我廠供應的產品主要為油管產品，可分為制動硬管和制動軟管二大類。按系統來劃分，可分為制動系統油管、傳動系統油管、轉向系統油管、燃油系統油管、冷卻系統油管和進氣系統油管。供貴司的產品主要為制動系統油管、燃油系統油管。在制動系統油管中，有二個重要因素是必須進行嚴格控制的，其一是油管的材料；其二就是油管的喇叭口。
         喇叭口在油管的連接過程中起著重要的作用：密封性。在我們多年的工作中，經常發現油管出現滲漏油的質量問題較多。大多數均與油管喇叭口有關。
         一、簡單介紹一下油管喇叭口的結構：

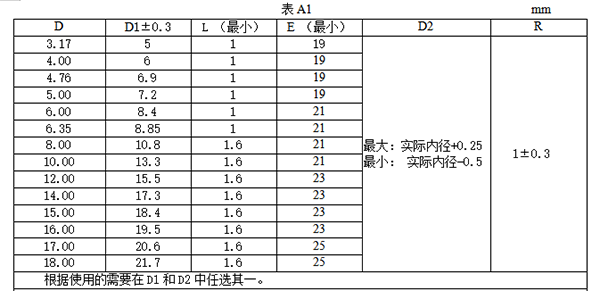

         雙層擴口試驗應按圖A1和表A1規定的形狀和尺寸進行。擴口后在外緣較大直徑處管壁不得開裂，僅允許在面積A區域內存在外層焊縫搭接處有分離的現象，其分離長度不應超過3.0mm，而B區域、C區域內不允許存在上述現象。
         圖A1所示的B區域應光滑、無裂縫。表面允許有不影響擴口后密封性能的不規則的痕跡和壓痕，但不允許存在擴口工具損壞或異物粘沾而造成的壓痕。

         如對B區外觀有異議時，其判定標準為該區在承受規定壓力檢驗時應無滲漏現象。

圖A1 雙層擴口（折疊層擴口）

         二、密封是怎樣形成的：
         圖1為擴口式管接頭，它由接頭體1、接頭體2等零件組成。使用時，先將管端通過擴口成型模具擴成喇叭口形。裝配時，擰緊接頭體1將管端喇叭口的內錐面壓緊在接頭體2內凸臺的外錐面上，形成金屬之間的靜密封。保證此密封面之間毫無間隙和缺陷地緊密結合，并且要有足夠的接觸壓力，是防止泄露的關鍵。

圖1

         三、喇叭口可能會出現的一些質量問題以及如何控制喇叭口的質量：
         A.接頭體密封錐面的粗糙度、角度誤差、錐面對螺紋面的徑向振擺；接頭體壓緊面A對螺紋面的垂直度等等，均對密封面的結合質量有影響，因此必須保證規定的加工精度，否則可能泄露。所以選用時要保證接頭體的加工質量。
         B.管子端部的擴口質量對密封面的接合質量有直接影響，也是影響泄露的重要因素，應給予足夠重視。
         C.擴口前必須將管子端面切平，保證與軸線垂直，去掉毛刺。擴口時用模具成型時，應修平喇叭口外錐面留下由凹模分型面引起的凸棱，避免泄漏。
         D.擴口時，要保證喇叭口直徑D的正確性（圖2）。直徑過大時，裝配后擴口管端可能卡在螺母的內螺紋上，致使管套不起作用；D過小會使接觸面積變小，可能把管口壁擠得過薄，強度降低，承受不住壓力沖擊，同時，也會降低密封性能。
         E.接頭體外錐面及管端喇叭口內表面是密封表面。若表面劃傷、有缺陷和粘有砂塵、鐵屑等雜物，均會引起泄露。在運送、保存、檢修期間要注意保護，裝配前保持表面清潔。
         F.裝配時要保證管端喇叭口與接頭錐面同軸線，避免歪斜。
         G.裝配時，螺母的擰緊扭矩要適當。力矩不足會產生泄漏；力矩過大會把管端喇叭口壁擠薄，遇有振動或壓力沖擊時可能破裂。但是，只靠人手感覺難以確定壓緊程度。
         H.在高頻振動或高壓沖擊的液壓系統中，應盡量不用此種接頭。

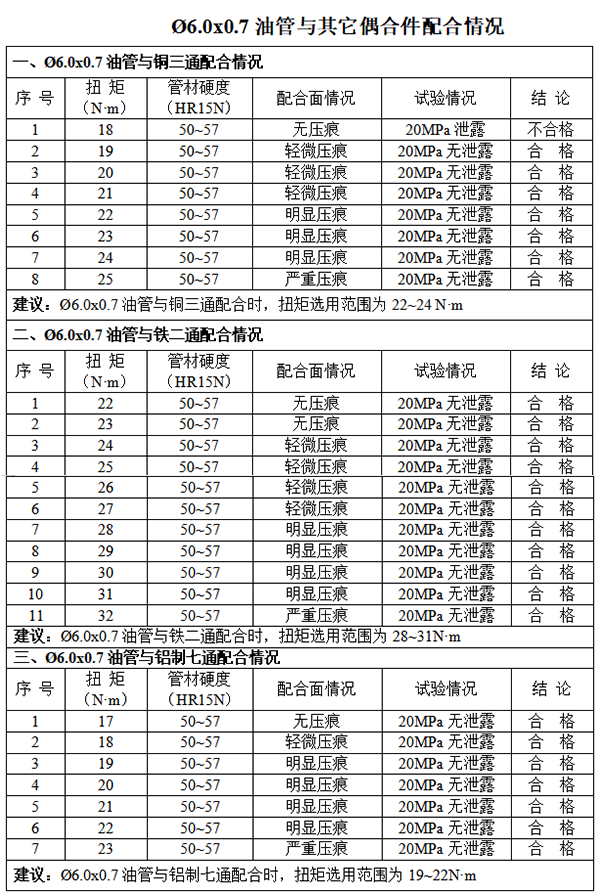

         四、扭矩對油管喇叭口的影響：
         扭矩太大，造成油管喇叭口變形嚴重導致喇叭口管壁變薄有被壓分離的嚴重后果或使其他的配合件（如銅件、鋁件）損壞（嚴重縮孔，影響內孔通過量）；扭矩太小，喇叭口之間沒有形成密封，會產生漏油現象。所以，建議主機廠家確定合適的油管裝配扭矩，生產現場全部使用扭力扳手，以下提供的數據可供參考。
